Normagrup: la automatización ilumina a la logística

Ilusión por innovar

Fundada en 1971, Normagrup es una compañía española que comercializa tecnología para empresas de cualquier sector industrial: equipos de iluminación de emergencia, detectores de humo, equipos hospitalarios, etc.

En sus instalaciones de Asturias (España), fabrica los productos de sus cuatro divisiones: NormaLux (alumbrado de emergencia), NormaDet (detección de incendios), NormaLit (iluminación técnica y arquitectural) y NorClinic (cabeceros de cama para hospitales).

Actualmente, su plantilla está constituida por 170 empleados y posee filiales en Reino Unido, Francia, Holanda y México. Presente en más de 50 países, sus marcas son reconocidas a nivel nacional con un 42% de cuota de mercado, siendo la compañía líder en el mercado español de alumbrado de emergencia.

La innovación, aplicada no solo a los productos sino también a los procesos, ha sido fundamental a la hora de potenciar el crecimiento de Normagrup. La empresa incorpora las últimas tecnologías en sus operativas con el objetivo de desarrollar productos que respondan con un máximo de eficiencia, calidad, seguridad y fiabilidad.

Una planta en constante ampliación

En 1996, Normagrup construyó su planta de producción en el Parque Tecnológico de Asturias ubicado en Llanera, desde donde produce y distribuye todos sus productos. Con el paso de los años, estas instalaciones se han ido ampliado en numerosas ocasiones con la finalidad de aumentar el ritmo de producción e iniciar la fabricación de nuevas gamas de productos.

Este crecimiento se ha acelerado con la construcción de dos naves más y su posterior ampliación. El resultado es una planta moderna y de grandes dimensiones. Con cerca de 30.000 m², está formada por cuatro edificios que se han dotado de los más punteros avances tecnológicos en los campos de la electrónica, la robótica y el control automatizado, potenciando con ello la fiabilidad de la producción.

Uno de los proyectos más ambiciosos de Normagrup ha sido la puesta en marcha de un depósito automático de 7 m de altura con una capacidad de almacenamiento para 8.000 cajas. La función de este depósito es vital para el desarrollo de las demás operativas de la planta de producción: almacenar, expedir y distribuir las materias primas hasta la zona de producción. Para ello, se han instalado cuatro vehículos autónomos inteligentes (más conocidos por sus siglas en inglés, AIV) que conectan las tres líneas de producción.

Con anterioridad, la compañía colocaba todas estas cajas con materia prima encima de pallets que después almacenaba en estanterías de paletización. Sin embargo, esta solución consumía muchos recursos y tiempo, por lo que no era lo suficientemente práctica para agilizar el ritmo de producción que Normagrup deseaba. Los operarios, con la ayuda de las carretillas, tenían que localizar los pallets que necesitaban, extraerlos de sus ubicaciones, recoger las cajas y trasladarlas hasta las líneas de producción correspondientes. Un representante de Normagrup comenta que “ante un ritmo de producción cada vez más frenético, necesitábamos optimizar y organizar debidamente la gestión de esta mercancía”.

La compañía llegó a la conclusión de que la mejor solución era automatizar su logística. Los motivos son obvios: con un sistema de almacenamiento automático no solo podría aprovechar mejor el espacio de almacenamiento para dar cabida a un mayor número de productos, sino que también incrementaría la productividad. Lo aclara el representante de la empresa: “las materias primas representan el origen de los demás procesos que tienen lugar en las líneas de producción. Para gestionarlas con eficiencia, teníamos claro que necesitábamos una solución automática, más si cabe considerando que nuestras instalaciones cuentan con una operativa cada vez más robotizada”.

Dispuesta a renovar su planta de producción, Normagrup contactó con Mecalux para llevar a cabo este proyecto. “Diseñaron una solución que se amoldaba por completo a las particularidades de nuestra instalación y resolvía nuestras necesidades. Además, la buena relación calidad-precio y la asistencia técnica posventa nos acabaron de convencer”.

Características técnicas del depósito

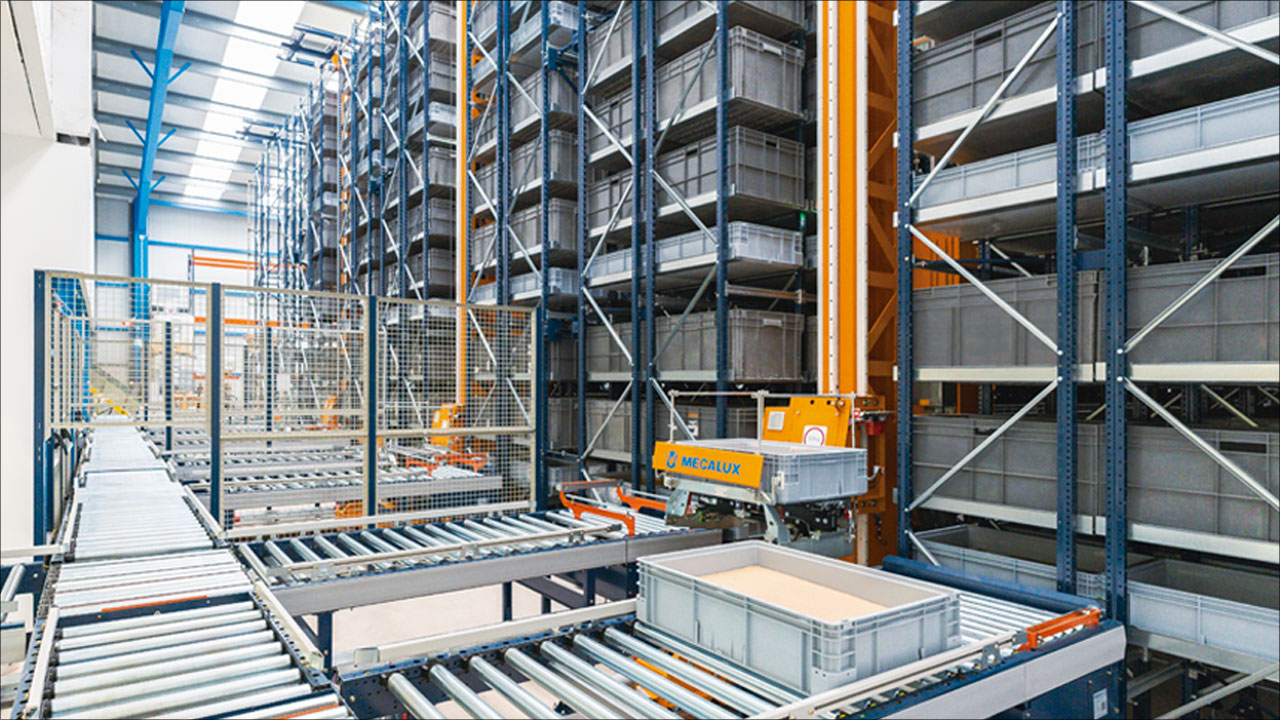

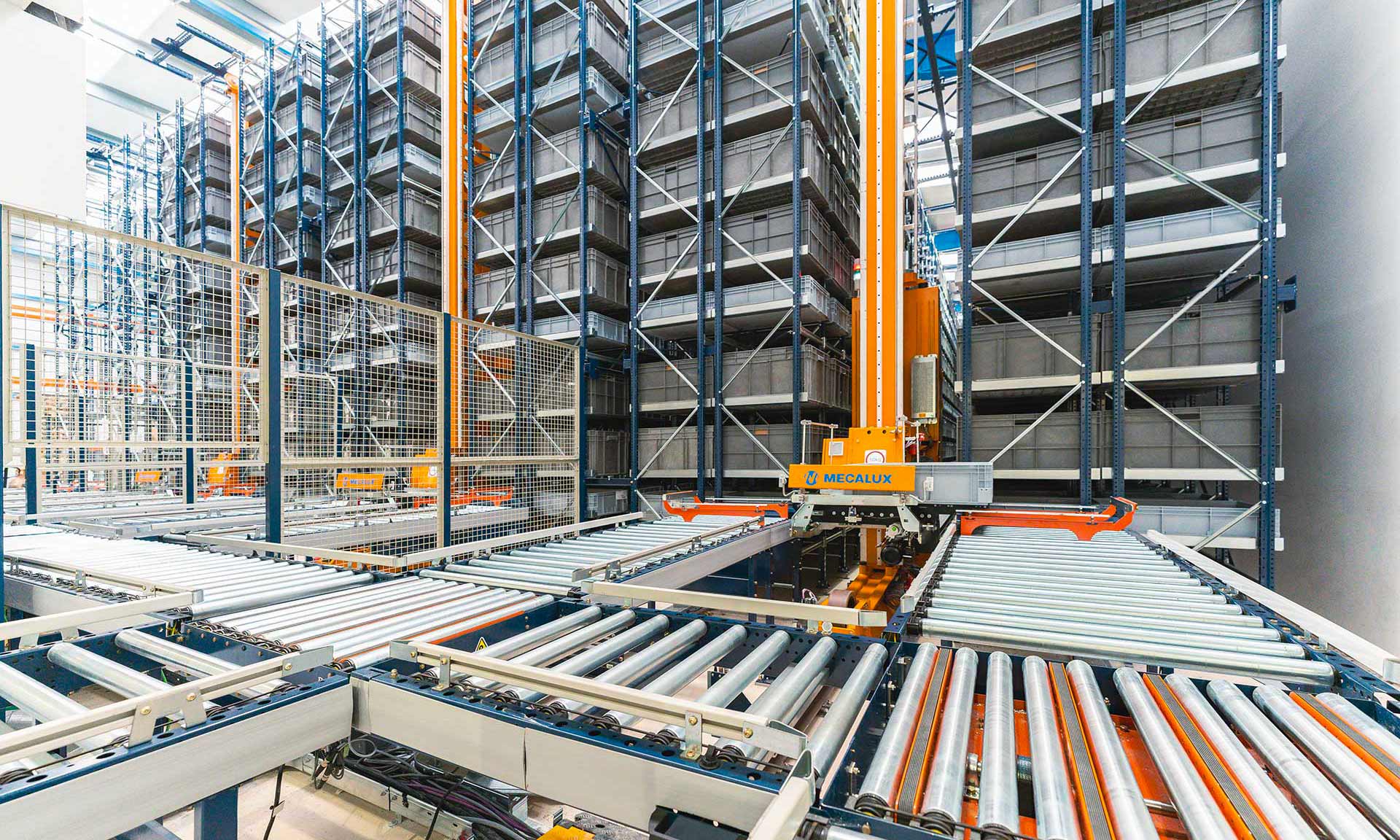

Mecalux ha construido un depósito automático de cajas compuesto por cuatro pasillos de 33 m de longitud con racks de doble profundidad y 7 m de altura en ambos lados. “Con esta solución, podemos organizar mejor las materias primas y agilizar el resto de operativas de la planta de producción. Igualmente, hemos reservado un espacio para una nueva fase de este proyecto, en la que construiremos un pasillo adicional”, explica Normagrup.

Los racks del depósito automático están diseñados para optimizar el espacio disponible y acoger el mayor número posible de productos. Fruto de ello, Normagrup puede almacenar 8.000 cajas en tan solo 625 m² de superficie.

Las ubicaciones se han personalizado a fin de poder gestionar cajas de 800 x 600 mm, con un peso máximo unitario de 50 kg y tres alturas distintas: 220, 420 o 650 mm. Las cajas de mayor altura se colocan en los niveles inferiores de los racks y las menos altas, en los superiores.

La prioridad de Normagrup con este depósito era que contara con una operativa completamente automática y que los equipos de manutención movieran la mercancía de forma constante y segura. Por esa razón, un transelevador en cada pasillo introduce y extrae las cajas de sus ubicaciones con rapidez. Luego, traslada las cajas hasta la parte frontal del depósito, donde se hallan los transportadores. Una vez allí, los AIV recogen la mercadería y la conducen a una de las tres líneas de producción.

En este depósito, cada día se mueven alrededor de 700 cajas (entre entradas y salidas) que se envían a las diversas áreas productivas. Ante un volumen de movimientos tan elevado (el 8,75 % de la mercancía almacenada), Normagrup necesitaba llevar un control de toda la mercadería para evitar equivocaciones. Por ello, Mecalux también ha implementado el sistema de gestión de depósitos Easy WMS, encargado de supervisar el stock y ofrecer una total trazabilidad.

Sistemas de almacenamiento no automáticos

La planta de Normagrup también cuenta con dos sistemas de almacenamiento no automáticos de Mecalux donde se depositan indistintamente materias primas o productos terminados:

• Racks selectivos. Se han instalado varios bloques de racks selectivos repartidos por toda la fábrica. Algunos de ellos tienen poca altura (tan solo 2 m y dos niveles), mientras que otros alcanzan los 7,5 m.
• Racks cantilever. Están compuestos por columnas de 5,2 m de altura sobre las que se adhieren los brazos en voladizo (donde se deposita la mercadería). Están especialmente diseñados para que Normagrup gestione los productos de gran longitud (hasta 3 m).

La elección de ambas soluciones se debe a dos motivos: por un lado, son sistemas muy versátiles, en los que se pueden depositar productos de diferentes longitudes y dimensiones. Por el otro, confieren acceso directo a la mercadería, lo que facilita su manipulación en el momento oportuno.

Conexión con producción

La parte frontal del depósito automático de cajas es donde tiene lugar la mayor parte de la actividad diaria del centro de Normagrup. Se llevan a cabo tres operativas básicas: recibir las materias primas que se deben almacenar, preparar kits y, por último, expedirlos hacia las líneas de producción.

“Como todos los movimientos son automáticos, el depósito se ha integrado a la perfección con los demás procesos robotizados de la fábrica”, expone el representante de la empresa.

En las entradas de la materia prima, los AIV depositan las cajas en los transportadores, donde tienen que superar un puesto de inspección en el que se verifica que sus dimensiones y peso correspondan con los requisitos establecidos para su ubicación en el depósito. Este proceso también sirve para que Easy WMS identifique qué artículos han llegado y, posteriormente, utilice reglas y algoritmos para asignarles una ubicación en base a sus características.

Para las salidas, la automatización permite que se trabaje según el criterio “producto a hombre”. Este consiste en que la mercadería se desplaza automáticamente hasta los operarios. Cuando se termina un kit, Easy WMS lo notifica al software que dirige los AIV para que un vehículo venga a recogerlo y se lo lleve a la línea de producción que lo precise.

Gestión avanzada del depósito

El depósito automático de cajas está dotado del sistema de gestión de depósitos (SGA) Easy WMS. De acuerdo con Normagrup, “instalamos este programa porque ya conocíamos su funcionamiento y nos parecía el más acertado”. La planta de producción de la compañía ya contaba con Easy WMS para gestionar un cierto volumen de materias primas que se envían a las líneas de producción.

En algunas de las líneas de producción, se almacenan materias primas de manera temporal, como un búfer. Easy WMS lleva un minucioso control de la mercadería recibida y empleada en los procesos de producción para evitar equivocaciones.

En el depósito automático, el control es total. Easy WMS no solo supervisa las entradas y salidas de mercadería, sino que también organiza la preparación de kits. El SGA envía instrucciones a los operarios sobre cómo hacer ese trabajo con precisión y de un modo más rápido: les dice qué cantidad de artículos extraer de cada caja y en qué caja depositarlos (cada uno de ellos corresponde a un kit).

Para conectar el depósito con los demás procesos de la planta de producción, Easy WMS se ha integrado con el ERP Sage Murano de Normagrup, así como el software que dirige el movimiento de los AIV. “El proceso de integración con este software fue sencillo, dentro de lo esperado y sin ninguna incidencia que destacar”, comenta la empresa.

Conexión y robotización

Normagrup se esfuerza constantemente en mejorar todos sus procesos con el fin de resolver las necesidades de sus clientes. Su planta de producción en el Parque Tecnológico de Asturias es un buen ejemplo de ello: año tras año, se ha ampliado y transformado con vistas a incorporar más procesos y ampliar su volumen de producción.

Estas instalaciones disponen de diversas áreas de trabajo que trabajan con independencia para actuar con rapidez y flexibilidad, estando al mismo tiempo interconectadas. Ese sería el caso del nuevo depósito automático de cajas de Mecalux: por una parte, da cabida y controla las materias primas y, por la otra, abastece las líneas de producción con la mercadería indispensable para el día a día.

Al contar con una operativa automática, Normagrup puede llevar un control de todos los artículos y eliminar cualquier posibilidad de error. Con la ayuda de la tecnología y la robotización, nada puede detener a Normagrup. En palabras del representante de la compañía, “con la pandemia por coronavirus, lógicamente, hemos sufrido un descenso en nuestra actividad, pero no ha sido nada preocupante y estamos convencidos de que volveremos a repuntar”.

La robótica seguirá aportando a Normagrup la productividad y excelencia que tanto la caracteriza.

Con el depósito automático de cajas hemos optimizado el espacio dedicado al almacenamiento de materias primas empleadas en los procesos de producción. Nuestro objetivo era automatizar todos los procesos, incluida la gestión de las materias primas y el abastecimiento de las líneas de producción, algo que hemos logrado mediante los transelevadores para cajas miniload. Por último, destacar que Easy WMS nos ha proporcionado un control absoluto de la trazabilidad de la mercancía, por lo que podemos hacer un seguimiento de los productos a lo largo de la cadena de suministro.

Beneficios para Normagrup

• Organización y gestión de las materias primas: el almacenamiento y la distribución de las materias primas y los componentes empleados en las líneas de producción es totalmente eficiente gracias al depósito automático de cajas y al SGA Easy WMS de Mecalux.
• Optimización del espacio: el depósito automático de cajas, con 7 m de altura y 33 m de longitud, aprovecha todo el espacio disponible, almacenando 8.000 cajas en tan solo 625 m².
• Elevado flujo de movimientos: el depósito, con una operativa completamente automática, es capaz de mover cada día el 8,75% de las cajas almacenadas. Además, está conectado automáticamente con las tres líneas de producción.
